鼓形齒聯軸器的鼓度圓半徑和齒廓曲率半徑

目前，在設計鼓齒聯軸器時，簡單的方法是將鼓曲線設計為弧，相對加工輥軌道稱為鼓圓，其半徑為鼓圓半徑。鼓齒聯軸器的鼓曲線也設計為由不同半徑的幾個弧組成，以滿足強度要求，減少內外齒的厚度。根據不同的加工方法，齒廓曲線可以是橢圓形或雙曲線，每個點的曲率半徑都會發生變化。為了簡化計算，假設齒寬截面上的齒廓曲線曲率半徑相同，可以用弧代替橢圓弧或雙曲線。用于計算的圓弧應通過齒廓曲線上位于中截面和兩端面的三點。將圓弧半徑RC定義為齒廓曲線的曲率半徑。

曲率半徑RC的大小會影響嚙合時的接觸，其大小按下計算:

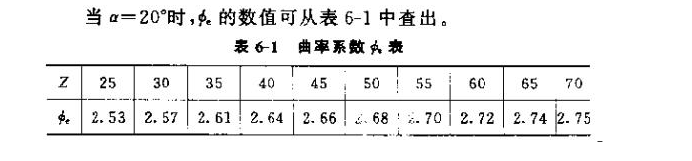

Rc=φcR式中,R-刀具位移圓半徑φC-曲率系數
