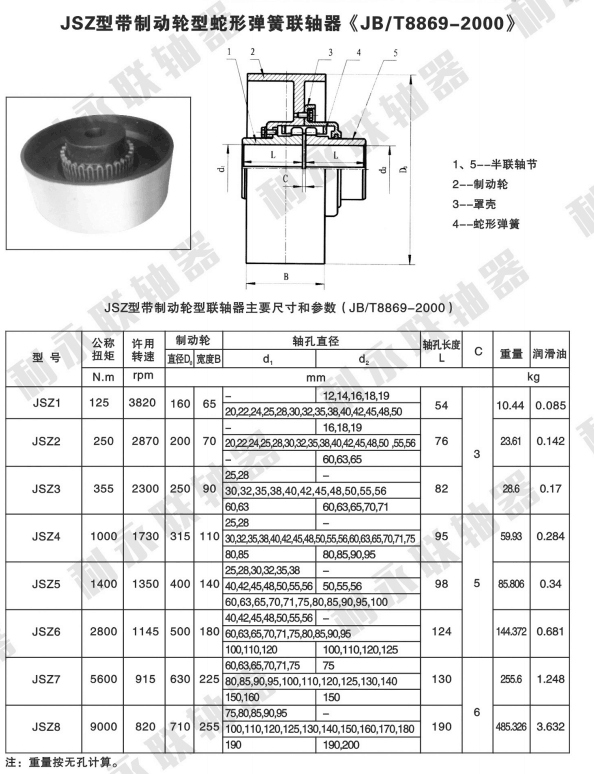

JSZ帶制動輪型蛇形彈簧聯軸器是一種結構不錯的金屬彈性聯軸器。JSZ帶制動輪型蛇形彈簧聯軸器以蛇形彈簧片軸向嵌入兩半聯軸器的齒槽內，來實現原動機與工作機的聯接，由于簧片的特別性能，從而很大程度上避免了原動機與工作機的共振現象，使用壽命遠高于非金屬彈性元件聯軸器；簧片所接觸的齒面為弧形，接觸面的大小隨傳遞扭矩的大小而變化，因而它能承受大的載荷變動量，經測定其短時超載能力為額定扭矩的2～3倍，傳動效率達90％，運行穩定；且蛇形彈簧聯軸器的結構簡單，裝拆方便，允許有較大的安裝偏差，適用于沖擊式的碎煤機、蛇形彈簧聯軸器碎石機、曲柄往復運動、礦山、重型機械、減速機等。

JSZ帶制動輪型蛇形彈簧聯軸器零件的材料可用45鋼，工作表面需要進行熱處理，以提高其硬度；要求較低時也可用Q275鋼，不進行熱處理。為了減少摩擦及磨損，使用時應從中間盤的油孔中注油進行潤滑。因?yàn)榘肼?lián)軸器與中間盤組成移動副，不能發生相對轉動，故主動軸與從動軸的角速度應相等。但在兩軸間有相對位移的情況下工作時，中間盤就會產生很大的離心力，從而增大動載荷及磨損。因此選用時應注意其工作轉速不得大于規定值。這種聯軸器一般用于轉速n<250r/min，軸的剛度較大，且無劇烈沖擊處。其中由兩個在端面上開有凹槽的半聯軸器和一個兩面帶有凸牙的中間盤組成。因凸牙可在凹槽中滑動，所以可補償安裝及運轉時兩軸間的相對位移。輪胎聯軸器這種聯軸器零件的材料可用45鋼，工作表面需要進行熱處理，以提高其硬度凸緣聯軸器屬于剛性滑塊聯軸器，是把兩個帶有凸緣的半聯軸器用普通平鍵分別與兩軸連接，然后用螺栓把兩個半聯軸器連成一體，以傳遞運動和轉矩。

JSZ帶制動輪型蛇形彈簧聯軸器結構簡單，徑向尺寸小，重量輕，轉動慣量小，適用于中高速場合，這種聯軸器工作穩定穩定，具有良好的減振、緩沖和電絕緣性能。具有較大的軸向、徑向和角向補償能力，強度好聚氨酯彈性元件性能穩定耐油，承載能力大，使用壽命長，穩定，聯軸器無需潤滑，維護工作量少，可連續長期運行。JSZ帶制動輪型蛇形彈簧聯軸器主要適用于起動頻繁、正反轉、中高速、中等扭矩和要求高穩定性的工作場合，例如：冶金、礦山、石油、化工、起重、運輸、輕工、紡織、水泵、風機等。工作環境溫度-35攝氏度~+80攝氏度，傳遞公稱扭矩25~12500Nm，許用轉速1500~15300r/min。

JSZ型制動輪蛇型簧聯軸器減振性好，使用壽命長。聯軸器以蛇形彈簧片軸向嵌入兩半36％以上。梯形截面的蛇形彈簧片采用優良彈簧鋼，經嚴格的熱處理，并特別加工而成，具有良好的機械性能，從而使聯軸器的使用壽命遠比非金屬彈性元件聯軸器（如彈性套柱銷，尼龍棒銷聯軸器）大為增長。JSZ帶制動輪型蛇形彈簧聯軸器傳動效率不錯，運行穩定。JSZ帶制動輪型蛇形彈簧聯軸器的傳動效率，經測定達90％，其短時超載能力為額定扭矩的兩倍，運行穩定穩定。
